DATE TEHNICE:
intrare / ieșire - 1/2 ″
posibilitatea de a regla uleiul furnizat
max. presiune de intrare 16 bar
interval de temperatură de funcționare: 0-60 ° C

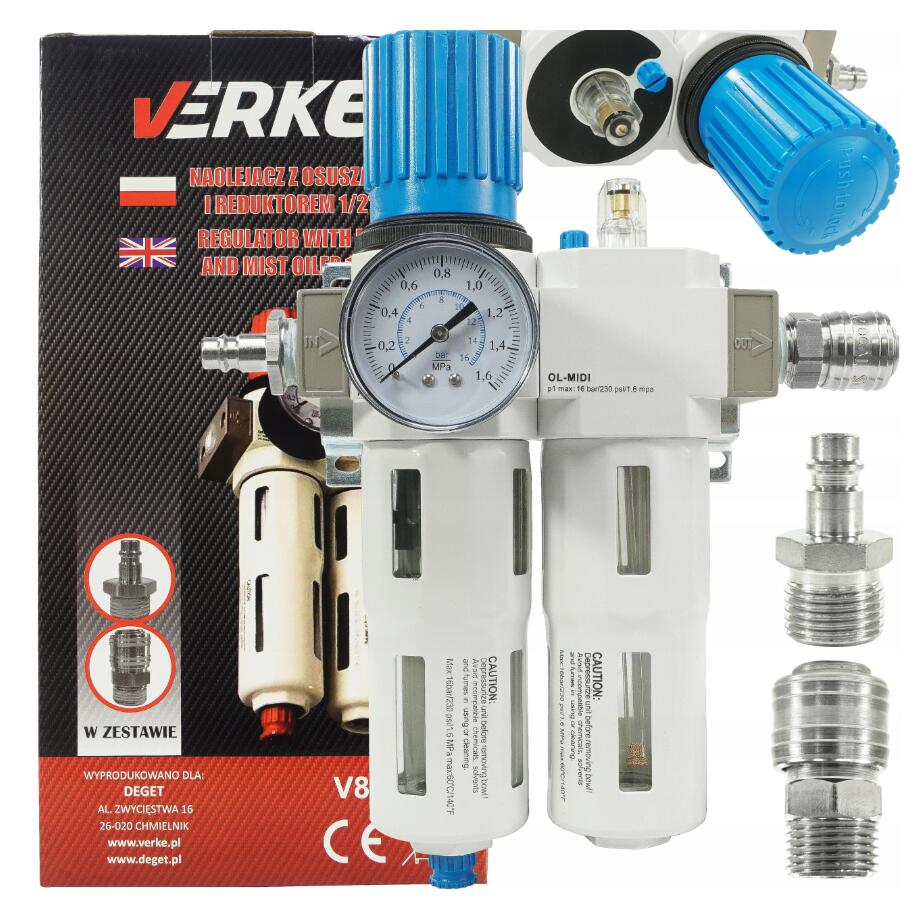

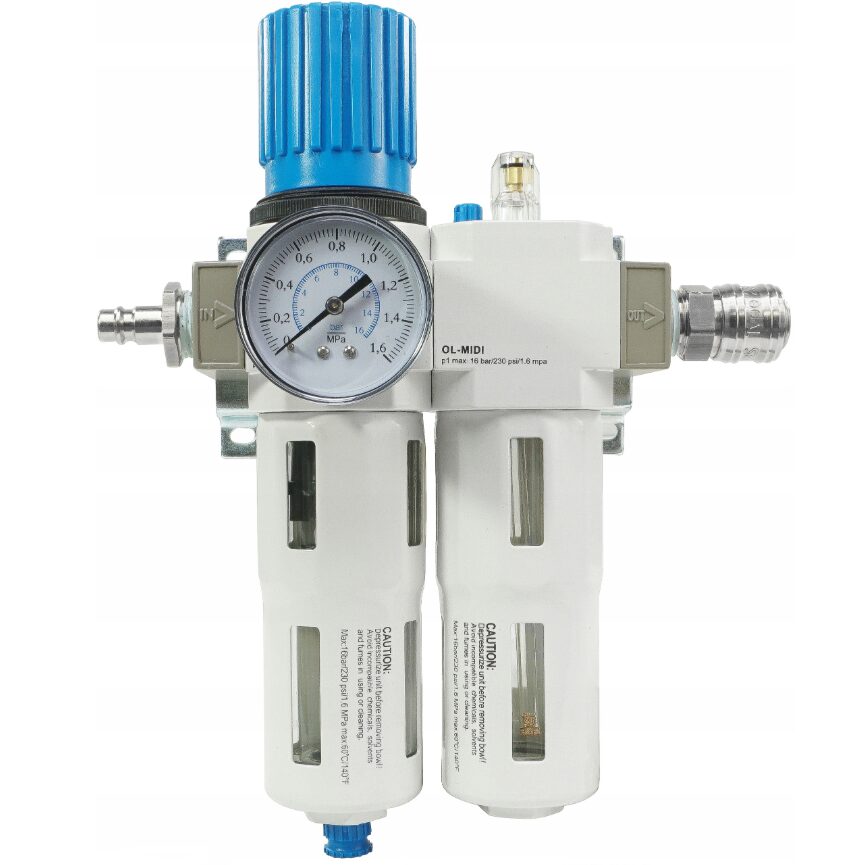

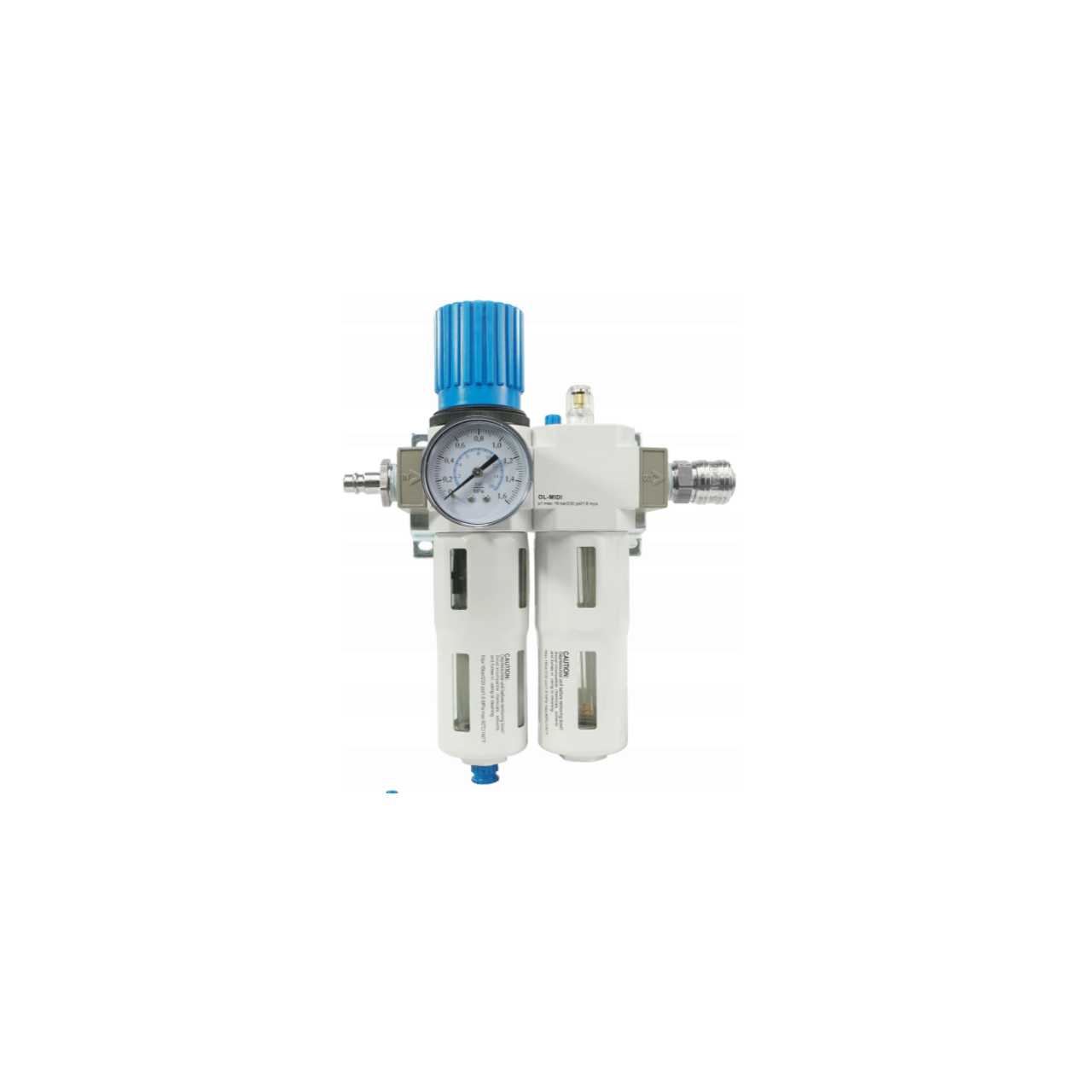

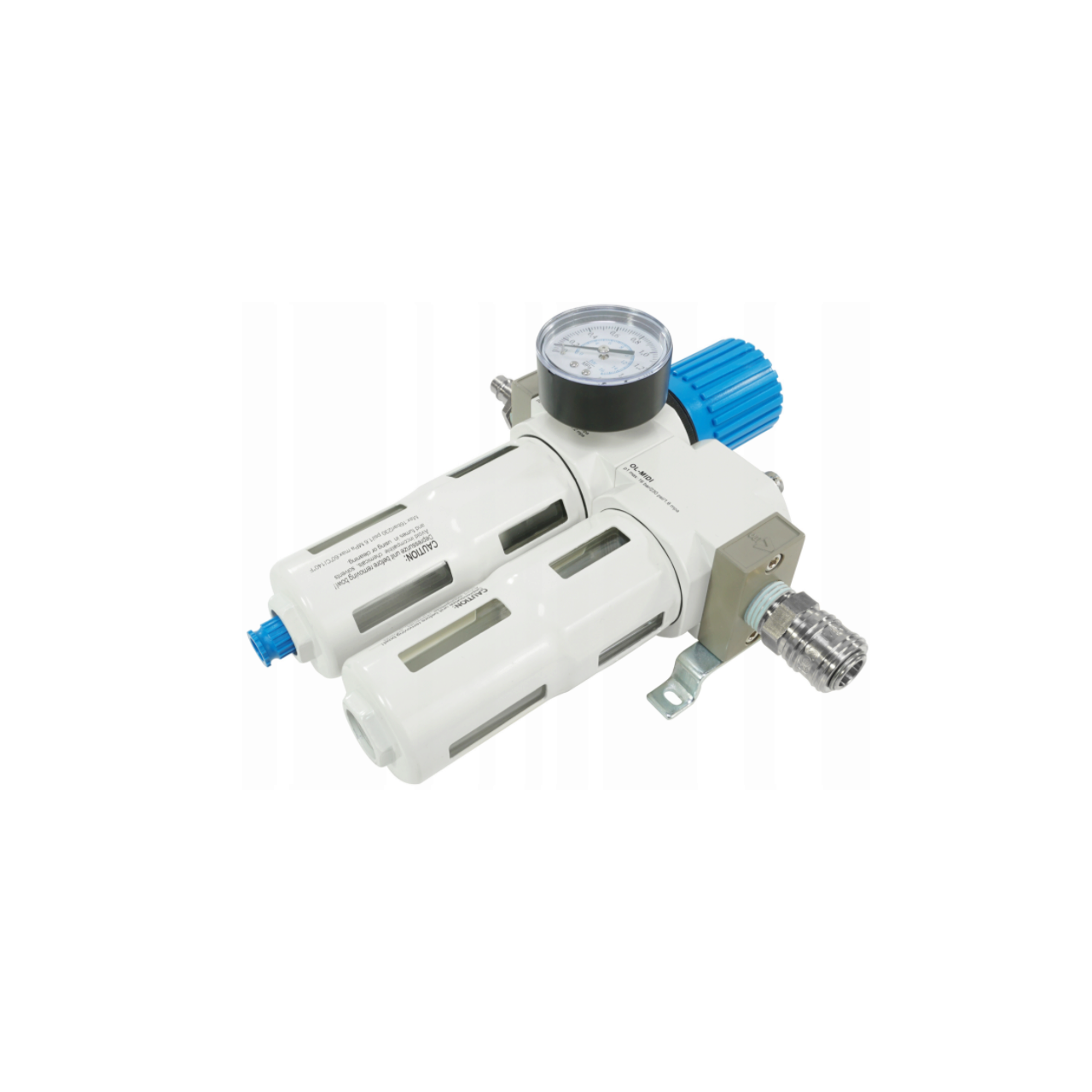

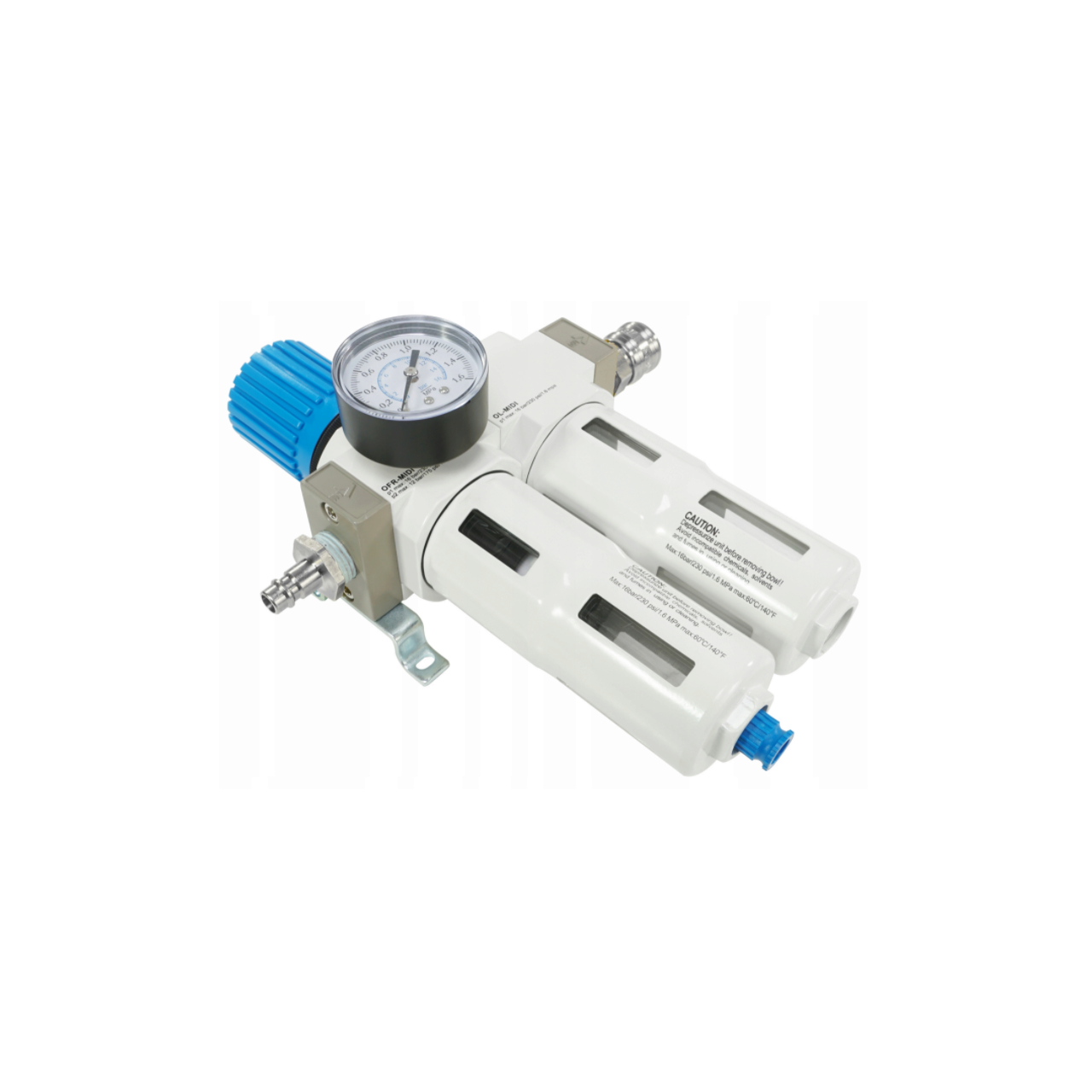

Set din două piese de la VERKE pentru utilizare într-un sistem pneumatic. Este format dintr-un modul reductor de filtru și un dozator de ulei. Îndeplinește următoarele funcții:
purificarea aerului de ulei, condens și particule solide
stabilirea și menținerea unei valori constante a presiunii de ieșire,
saturația cu ulei a recipientelor de alimentare cu aer comprimat care necesită lubrifiere.

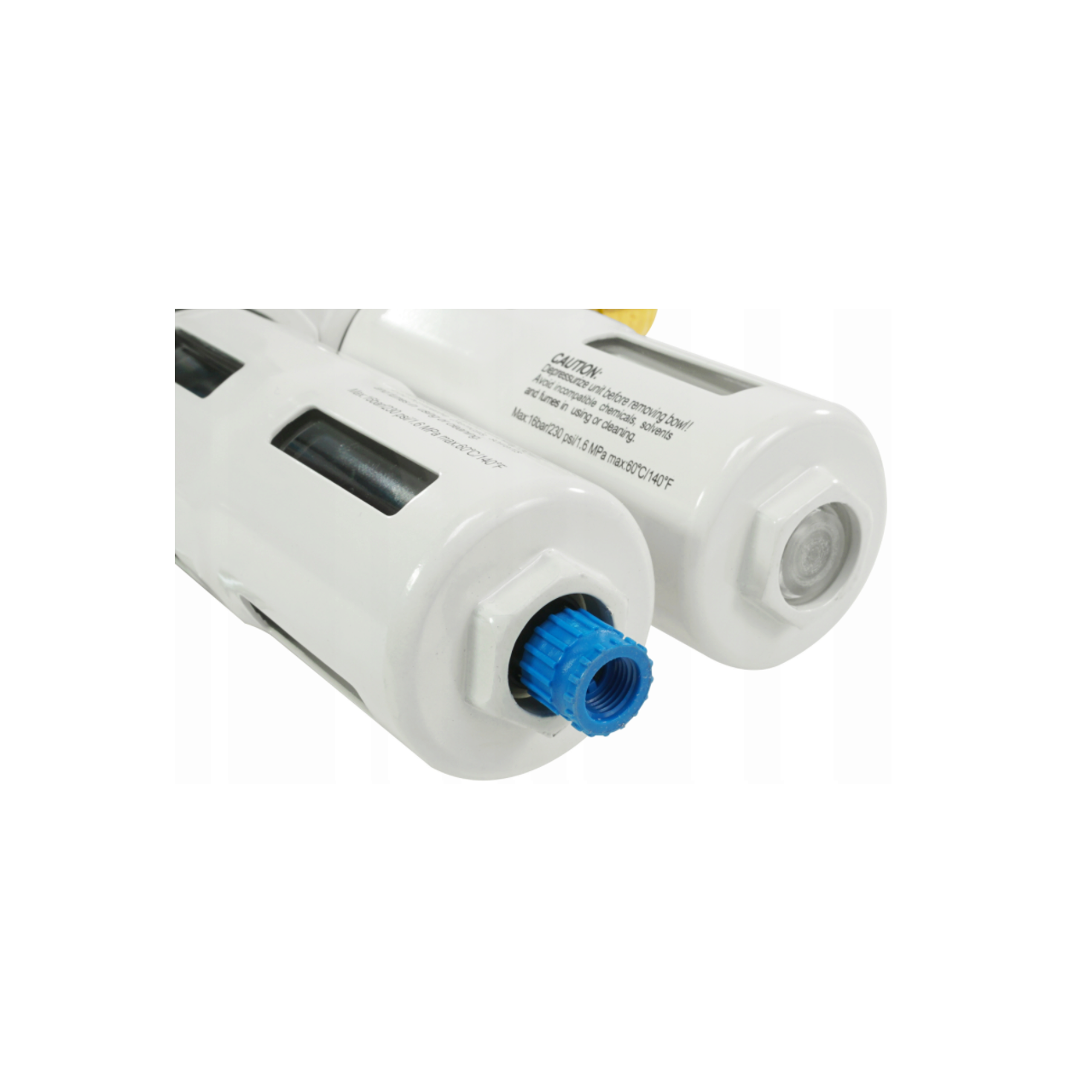

Modulul de filtru este echipat cu o inserție de filtru. Condensul se depune intr-un recipient cu filet cu scurgere manuala. Când recipientul este plin (la nivelul de aprox. 10 mm sub elementul filtrant), îndepărtați condensul prin deschiderea robinetului de evacuare.
Dozarea uleiului este reglată de un șurub situat în partea superioară a domului transparent de pe dozator.

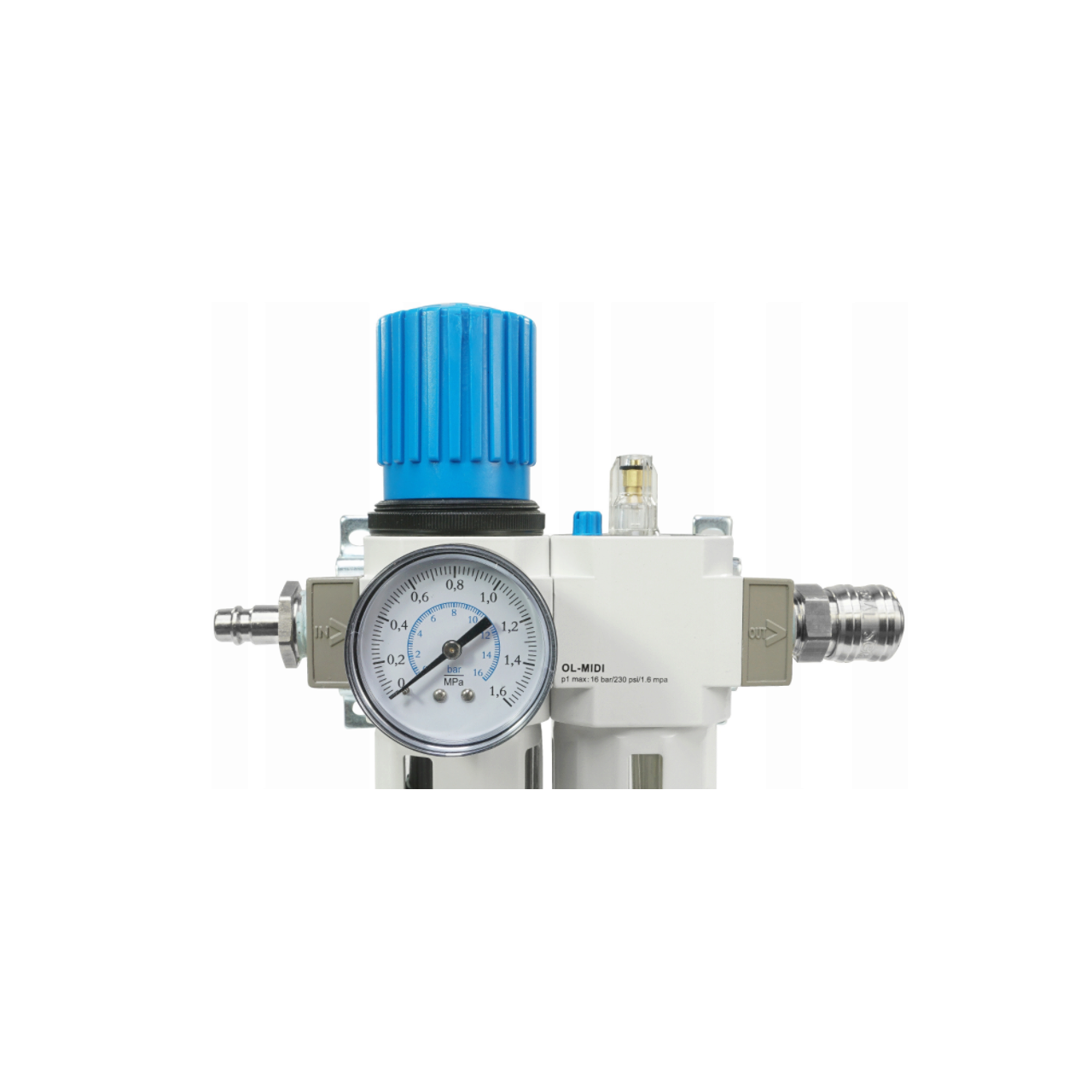

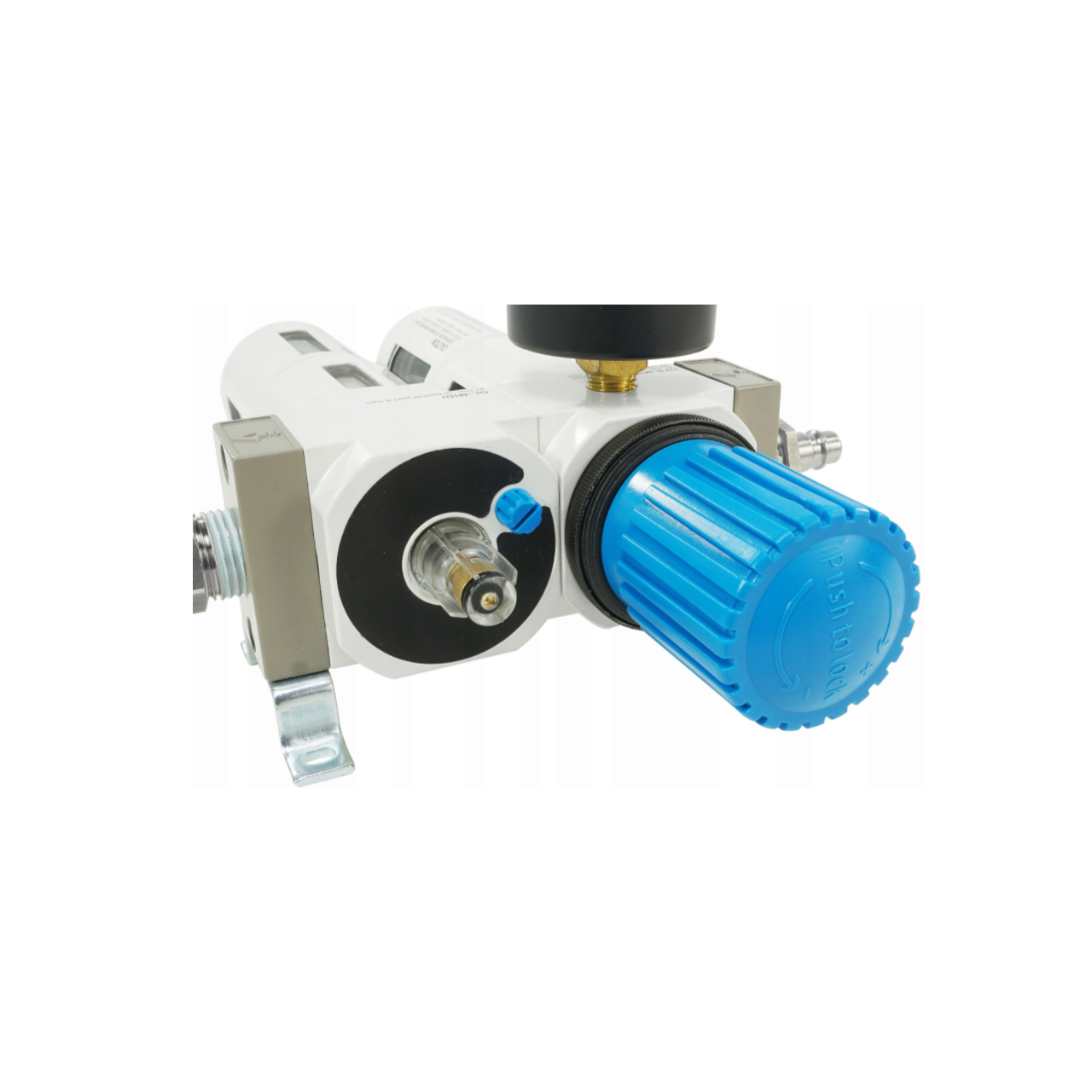

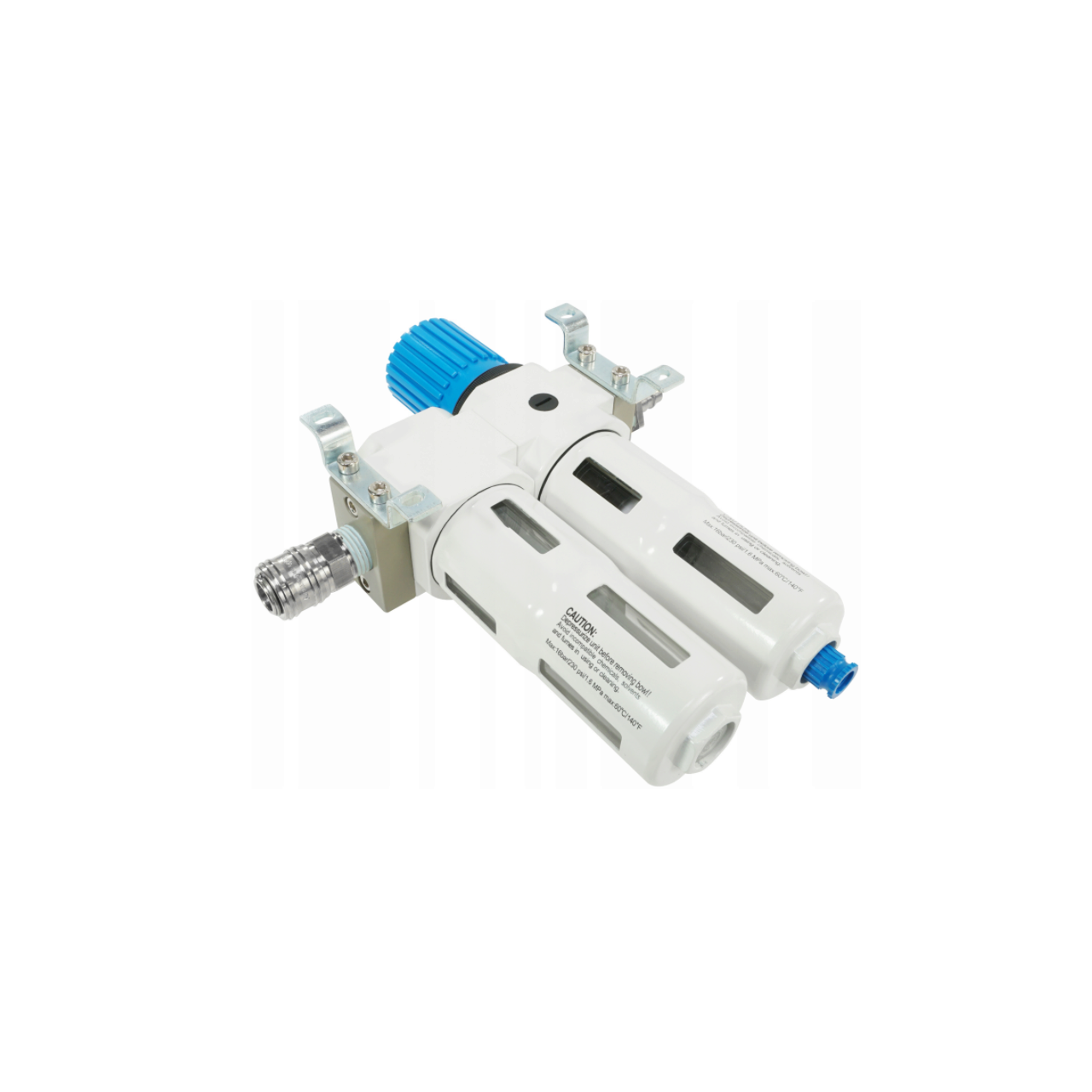

Un buton convenabil de pe reductorul filtrului este folosit pentru a seta presiunea. Butonul are un blocaj care protejează împotriva schimbării neintenționate a setării - înainte de reglare, trebuie deblocat trăgându-l în sus. Domeniul de măsurare al manometrului este 0 - 16 bar. Cadranul este gradat în bare cu o gradare cu o precizie de 0,2 bar. Manometrul poate fi instalat în portul de pe carcasa reductorului filtrului - puteți alege între două conexiuni: față sau spate. Conectați portul nefolosit cu ștecherul furnizat. Setul vine cu un suport de montare spate cu șuruburi. Setul include o cuplare rapidă și o mufă.
V81233
